2.1 Description des travaux
Le maître d’œuvre : ………………………
| Fonction | Sous Fonction | Fournisseur |
|---|---|---|
| Skid | Mécanique | XXXXXXXXX |
| Électricité | Réseau, plan électrique, pose armoire, chemin câble, raccordement extérieur | YYYYYYYYYY |
| Automatisme | Programme Automate | ZZZZZZZZZZZ |

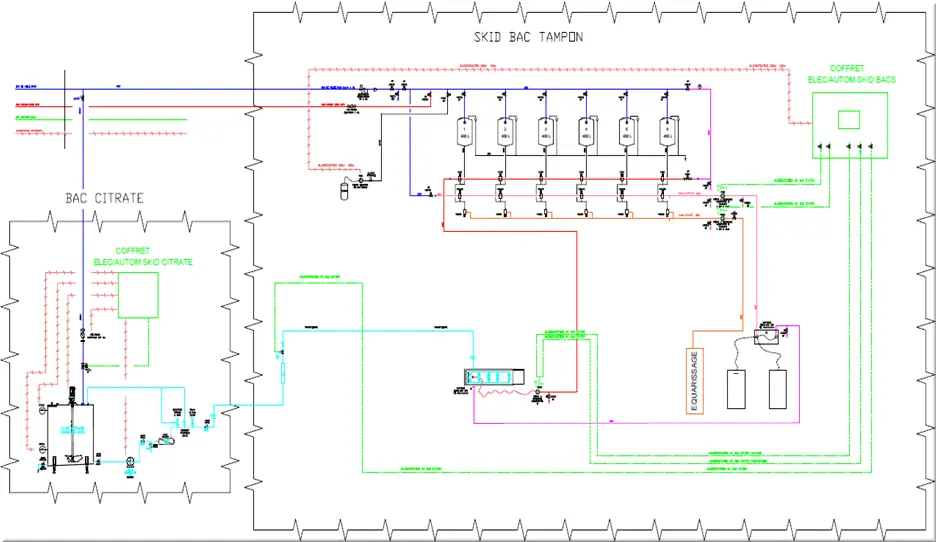

2.2 Schéma fonctionnel /PID
Le tableau de suivi des versions du PID :
| Nom | Auteur | Date | Version |
|---|---|---|---|
| Cahier des charges : SKID 6 BACS |
|
03/01/2022 | Indice A |
Figure 1 : La configuration Automate
| Liste E/S | ||||||||
|---|---|---|---|---|---|---|---|---|
| Constructeur | Types d’entrées / sorties | Nombre | Rack automate | TET | ||||
| TOR | Ana | E | S | |||||
| E | S | E | S | |||||
| SCHNEIDER | BMX P3 42020 | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| SCHNEIDER | BMX DDI 16 02 | 1 | 16 | 0 | 0 | 0 | 0 | 0 |
| SCHNEIDER | BMX DDO 16 02 | 1 | 0 | 16 | 0 | 0 | 0 | 0 |
| SCHNEIDER | BMX DDO 16 02 | 1 | 0 | 16 | 0 | 0 | 0 | 0 |
| SCHNEIDER | BMX DDO 16 02 | 1 | 0 | 16 | 0 | 0 | 0 | 0 |
| SCHNEIDER | BMX AMM 06 00 | 1 | 0 | 0 | 3 | 3 | 0 | 0 |
|
|
|
|
|
|
|
|
|
|
| Total |
|
|
16 | 48 | 3 | 3 | 0 | 0 |
2.3 Le matériel communicant / Adresse
| Constructeur | Référence | Type | Adresse |
|---|---|---|---|
| SCHNEIDER | M340 | Automate | IP : 192.161.0.1 |
| SCHNEIDER | HMI 3GU DT551 | Afficheur | IP : 192.161.10 |
| SCHNEIDER | HMI 3GU DT551 | Afficheur | IP : 192.161.11 |

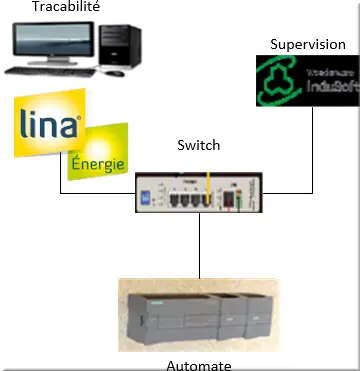

2.4 Architecture réseau
| Nom | Auteur | Date | Version |
|---|---|---|---|
|
|
|
|
|
Figure 2 : Architecture réseau
